Progetto di un controller PWM per fan coil dinette...
La cellula degli Ecovip 2 a partire dal 1998 possiede un radiatore idraulico completo di ventola con motore elettrico DC 12V. Nel radiatore, posto nel vano dinette anteriore, circola il liquido a 80°C del motore. Con l'azionamento della ventola elettrica č possibile riscaldare la cellula durante i viaggi invernali.
Il problema č che l'azionamento tramite interruttore in cabina č di tipo ON-OFF e quindi la ventola funziona sempre alla massima velocitā. ne consegue il riscaldamento incontrollato della cellula.
Inserire un classico regolatore di velocitā per motori DC o un termostato ON-OFF era troppo scontato e poco automatico. Quindi ho pensato di progettare qualcosa di intelligente non presente neppure sui mezzi di fascia extralusso!
Il circuito permette di impostare, tramite una manopola, la temperatura finale desiderata (Tset compresa tra i 17 e 27 °C) e di mantenerla costante con una variazione automatica della velocitā della ventola.
Per analogia il funzionamento ricorda quello dei climatizzatori automatici muniti di inverter. La velocitā della ventola č direttamente proporzionale alla differenza di temperatura tra Tset e Tcell. Infatti, con cellula fredda e impostazione di Tset = 20°C il circuito piloterā il motore della ventola alla massima velocitā. Man mano che la temperatura in cellula (Tcel) si avvicina a quella desiderata (Tset) il circuito diminuirā automaticamente ed in modo continuo il flusso d'aria calda fino a fermare la ventola. Il flusso aumenterā in caso di necessitā.
La Tcel viene monitorata costantemente da un sensore di temperatura (LM 335) installato ad opportuna distanza in dinette, ad altezza viso.
PS: il diagramma elettrico manca volutamente dei riferimenti necessari al funzionamento al fine di evitare l'uso commerciale gratuito del progetto estraneo al fai da te.
A seguire alcune foto del lavoro effettuato.

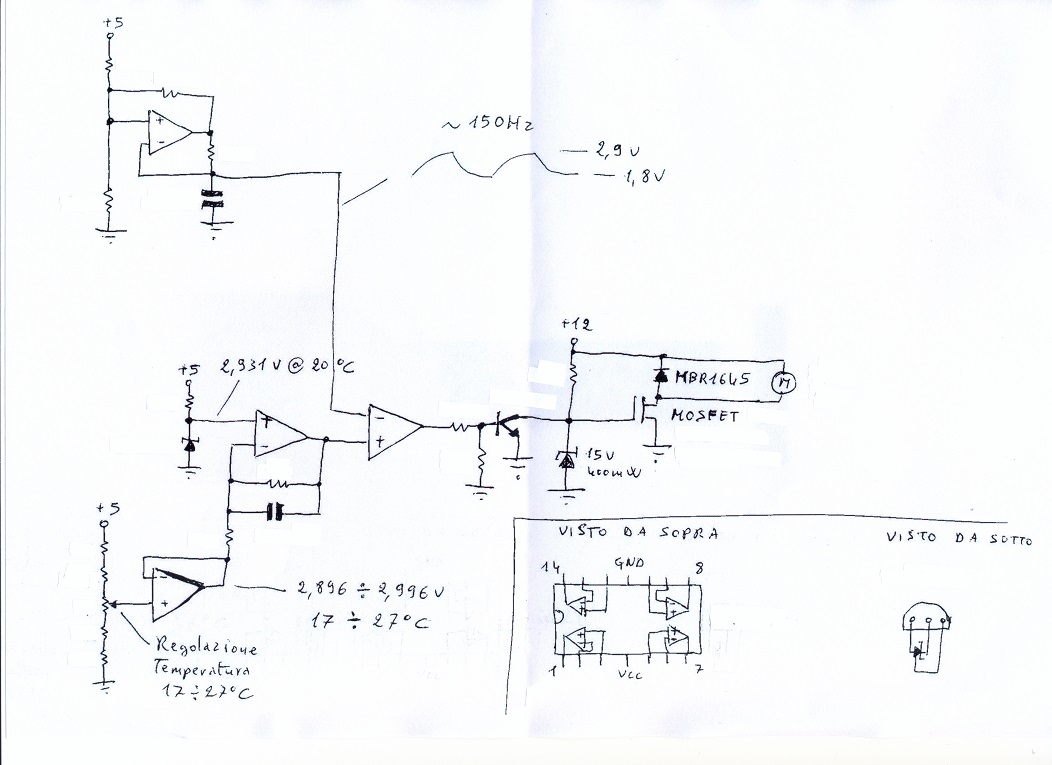

il diagramma elettrico

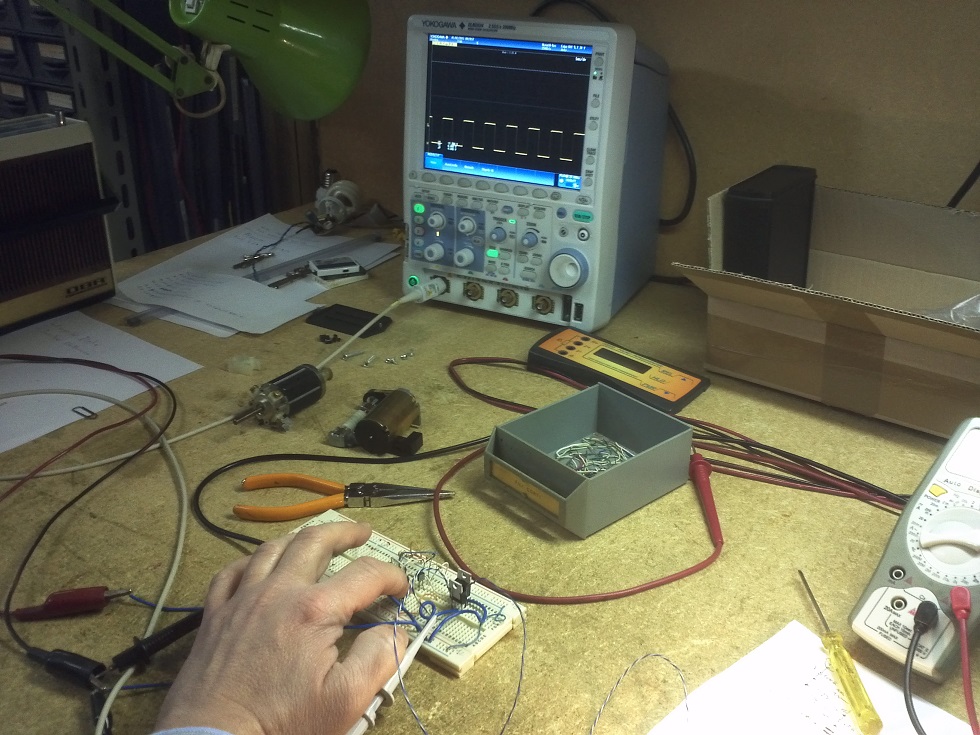

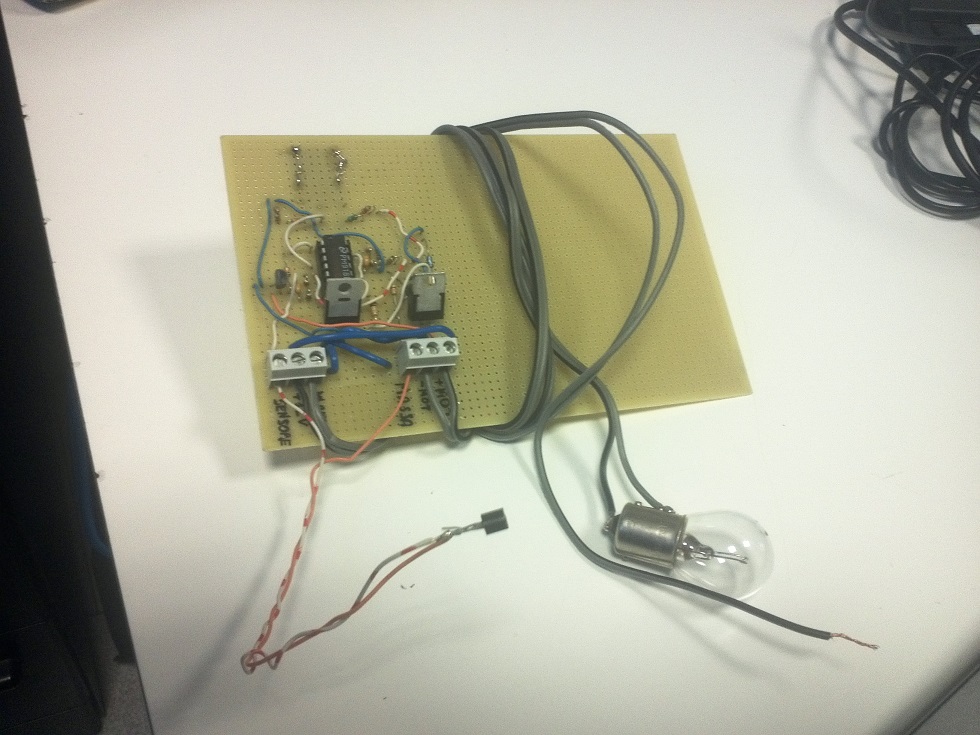

lo sviluppo su breadboard la prototipazione su basetta multifori

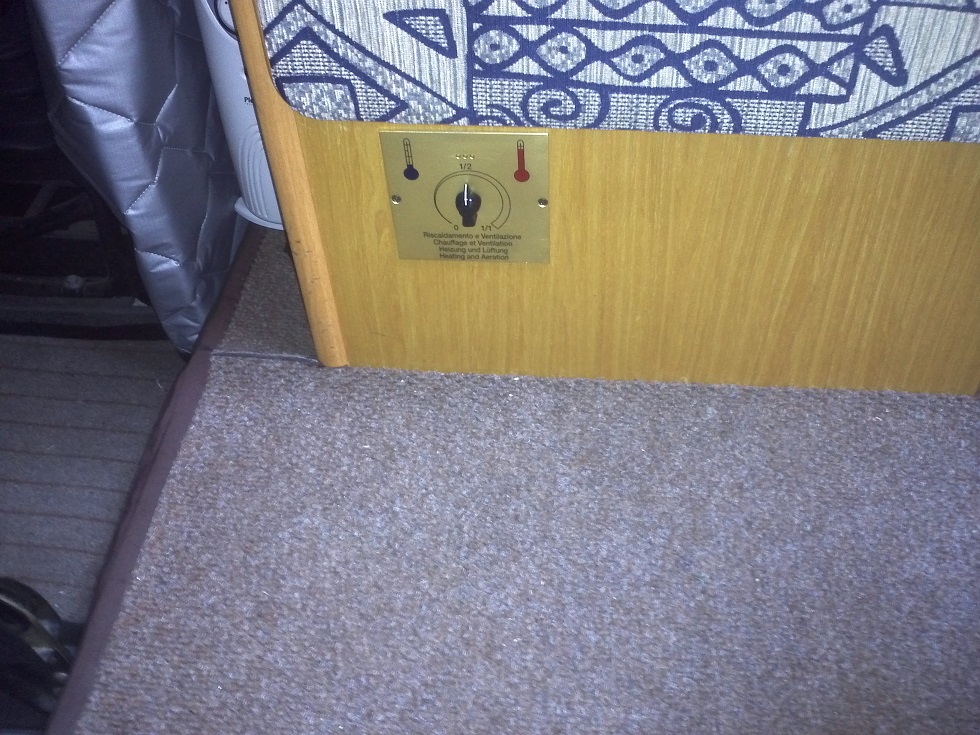

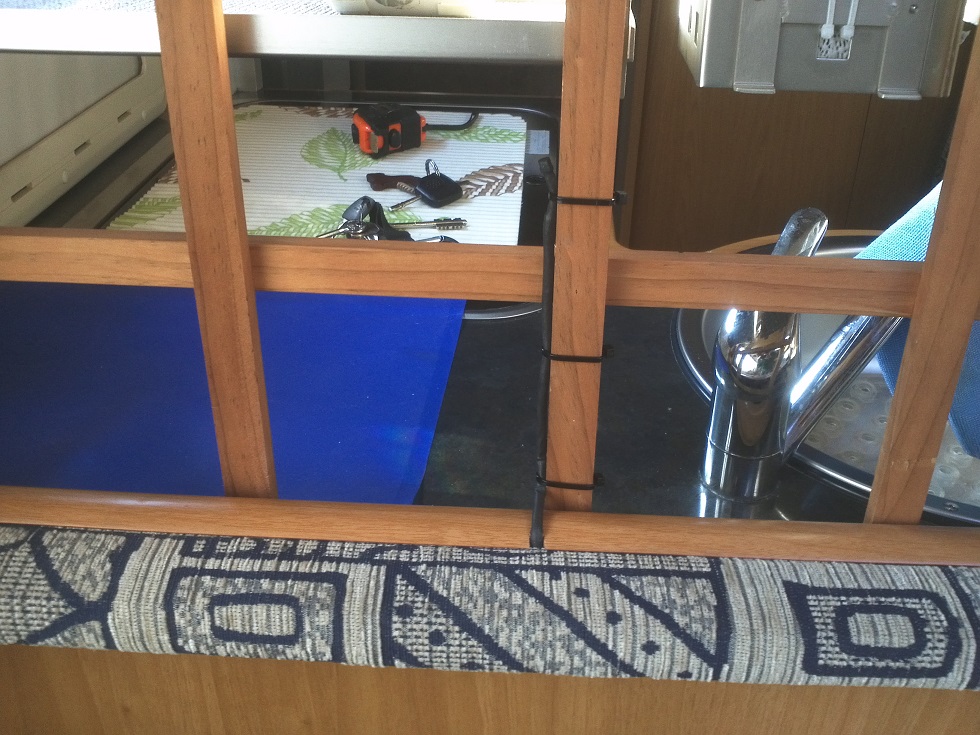

pannello con manopola per impostazione di Tset locazione del sensore termico in dinette

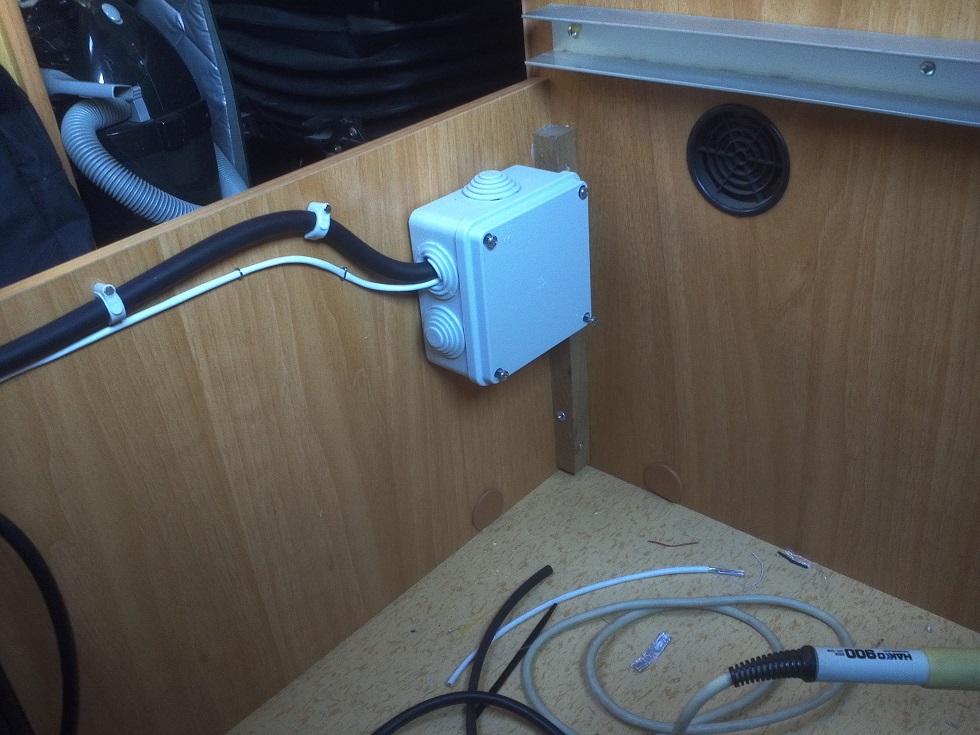

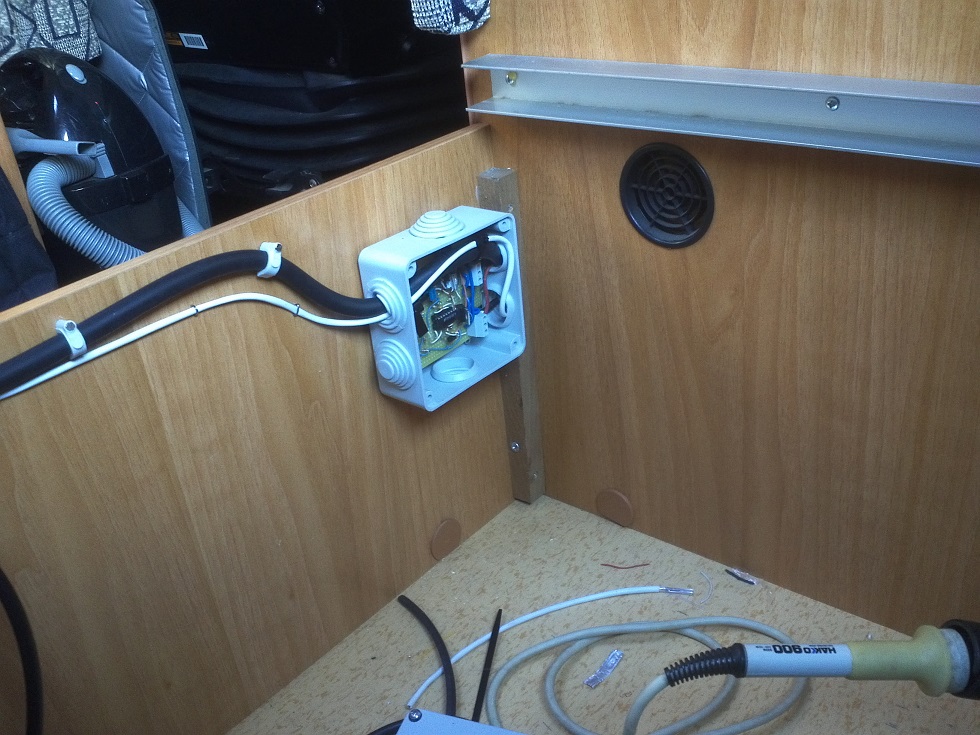

scheda installata lavoro terminato
massi68 (mammuthbianco@gmail.com)
PS: Massimiliano viaggia felicemente su un fantastico Laika Ecv 2i del 2001!
-doc DIY-SPFC rev.0 del 28 Agosto 2013-
