Norma CEI 64-8 parte 7

NUOVA NORMA CEI 64-8 PER IMPIANTI ELETTRICI UTILIZZATORI BT

7 febbraio 2007


La nuova Norma CEI 64-8 fissa i principi fondamentali che un impianto elettrico deve possedere ai fini di una sua corretta progettazione, installazione e manutenzione a regola d’arte secondo i criteri di sicurezza e di funzionalità aggiornati sulla base delle più recenti disposizioni legislative e normative e dei nuovi documenti normativi europei.

La Parte 7 contiene le Sezioni oggetto delle varianti ed in particolare quelle per l’esecuzione di: impianti elettrici in fiere mostre e stand, impianti di illuminazione situati all’aperto, sistemi di riscaldamento per pavimento e soffitto, impianti elettrici per saune, aree di campeggio, caravan e camper, impianti elettrici per sistemi fotovoltaici solari (PV), impianti di illuminazione a bassissima tensione e unità mobili o trasportabili.

(omissis)

ALLEGATO A

Prescrizioni particolari per i cordoni prolungatori.
Si raccomanda che i dispositivi di connessione tra il quadro di alimentazione per piazzole per caravan e il veicolo per tempo libero siano eseguiti nel modo seguente (vedere figura 754 A):
* una spina in accordo con CEI EN 60309-2 (CEI 23-12/2);
* un cavo flessibile tipo H07RN-F, o equivalente, con conduttore di protezione avente le seguenti caratteristiche:
– lunghezza: 25 m al massimo;
– per correnti nominali di 16 A: sezione minima di 2,5 mm2;
– per correnti nominali maggiori, la sezione deve essere scelta in modo che il sicuro intervento del dispositivo di protezione contro le sovracorrenti sia impostato alla più bassa corrente di corto circuito calcolata alla fine del cordone prolungatore;
– colore di identificazione in accordo con la Tabella CEI UNEL 00722.
* una presa mobile in accordo con CEI EN 60309-2.

(omissis)

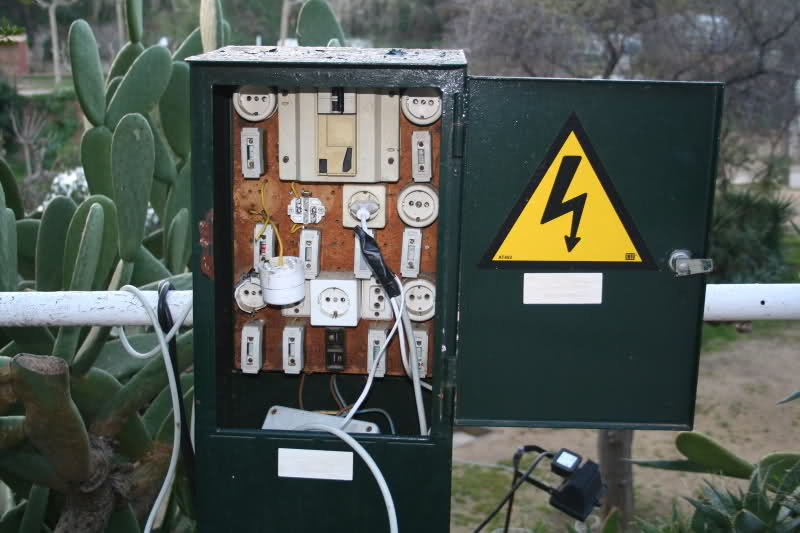

sezione 708 - Norma CEI 64-8 .... impianti dei campeggi:"
708.530.5.3.Le prese a spina devono avere corrente nominale adatta al massimo carico previsto e comunque non inferiore a 16 A. Prese aventi più elevate correnti nominali devono essere utilizzate dove sono previste maggiori richieste di potenza.
708.530.5.4 Almeno una presa a spina deve essere prevista per ogni piazzola.
708.530.5.5 Ogni presa a spina deve avere una propria protezione di sovracorrente.
708.530.5.6 Ogni presa a spina deve essere protetta individualmente mediante un interruttore differenziale avente corrente differenziale nominale Idn non superiore a 30 mA. Il conduttore di neutro deve sempre essere interrotto da un interruttore differenziale"



Grado di Protezione IP ( International Protection ) norma EN 60529 (recepita dal CEI norma CEI 70-1 )

- la prima individua la protezione contro il contatto di corpi solidi esterni e contro l'accesso a parti pericolose
IP0X = nessuna protezione contro i corpi solidi esterni ;
IP1X = involucro protetto contro corpi solidi di dimensioni superiori a 50mm e contro l'accesso con il dorso della mano;
IP2X = involucro protetto contro corpi solidi di dimensioni superiori a 12mm e contro l'accesso con un dito;
IP3X = involucro protetto contro corpi solidi di dimensioni superiori a 2.5mm e contro l'accesso con un attrezzo;
IP4X = involucro protetto contro corpi solidi di dimensioni superiori a 1mm e contro l'accesso con un filo;
IP5X = involucro protetto contro la polvere ( e contro l'accesso con un filo );
IP6X = involucro totalmente protetto contro la polvere ( e contro l'accesso con un filo ).

-la seconda cifra individua la protezione contro la penetrazione dei liquidi:
IPX0 = nessuna protezione;
IPX1 = involucro protetto contro la caduta verticale di gocce d'acqua;
IPX2 = involucro protetto contro la caduta di gocce con inclinazione inferiore a 15°;
IPX3 = involucro protetto contro la pioggia;
IPX4 = involucro protetto contro gli spruzzi d'acqua;
IPX5 = involucro protetto contro i getti d'acqua;
IPX6 = involucro protetto contro le ondate;
IPX7 = involucro protetto contro gli effetti dell'immersione;
IPX8 = involucro protetto contro gli effetti della sommersione..

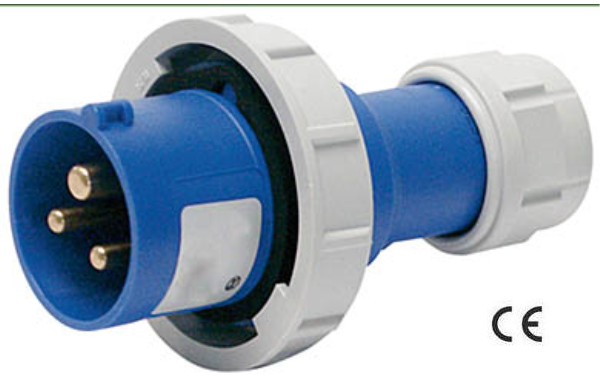

Esempio di connessione IP67

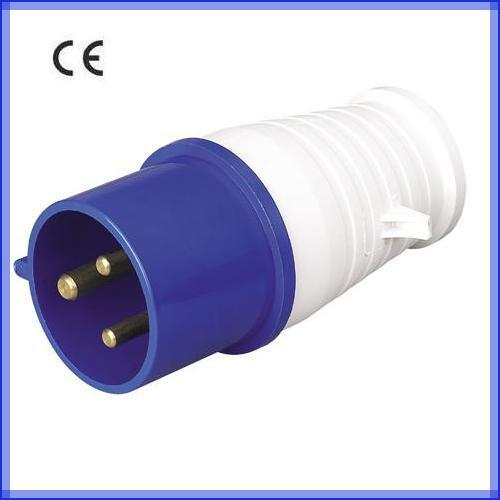

Esempio di connessione IP44

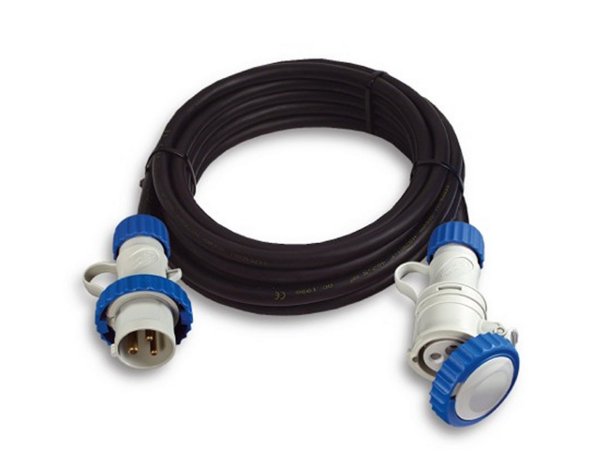

Cavo H07RN-F 3x2.5mmq attestato con spina e presa IP67
